Elliptische Träger mit Aluminium-Lamellen

Der Sonnenschutz im Dachgeschoss eines Mehrfamilienhauses dient der Beschattung der nach Süden orientierten Terrasse sowie der daran anschließenden Räume. Er besteht aus 2 baugleichen Anlagen mit jeweils 4 Feldern. 10 ellipsenförmig geformte Träger mit einer Stützweite von 3160mm tragen jeweils 5, zwischen den Trägern horizontal angebrachte, Aluminium-Hohlkammerlamellen mit je 300mm Breite.

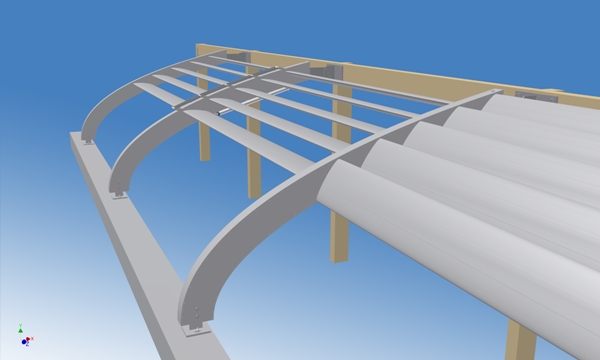

Elliptische Träger mit Aluminium-Lamellen 2

^{Bild :
Dipl.-Ing. J.Ribbecke}

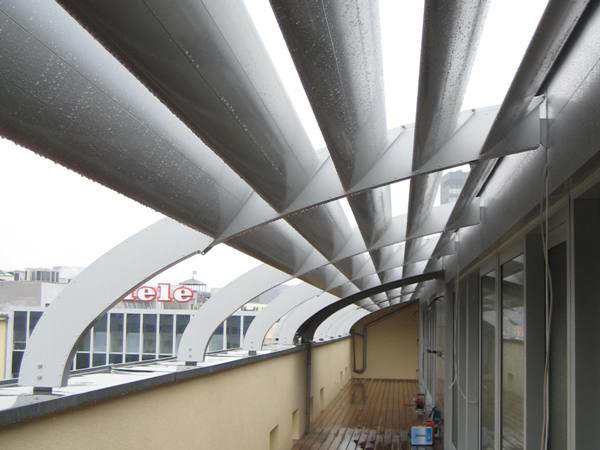

Elliptische Träger mit Aluminium-Lamellen 1

^{Bild :
Norlux GmbH}

Unter 4 Trägern sind Linearantriebe angebracht, die für die Bewegung der Lamellen in den 2 Feldern links und rechts der Träger zuständig sind. Die polygonal segmentierten, über den Trägern angebrachten Schubstangen koppeln die Lamellen untereinander. Für dieses Projekt ist durch mein Ingenieurbüro die Genehmigungs- und Werkplanung erstellt worden, realisiert wurde die Anlage durch die Fa. Norlux GmbH.
