Konturangepasste, rahmenlose Glaskonstruktion in historischer Bausubstanz

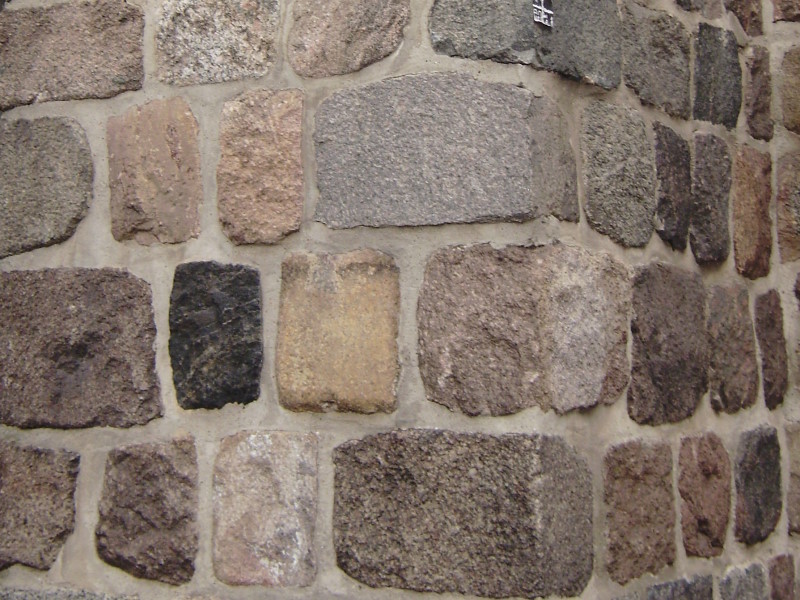

Step0 - In historischen Gebäuden kommen, bedingt durch die Bauart, oft unregelmäßige Konturen vor. Als ein Beispiel sei hier Feldsteinmauerwerk aufgeführt. Durch den Einsatz moderner 3D-Scan-Technologie zur Bauraumvermessung, die Verarbeitung der Daten im 3D-CAD-System mit anschließender Fertigung auf CNC-Glasverarbeitungs-maschinen wird eine Verglasung möglich, die sich der baulichen Umgebung nahtlos anpasst. Das Verfahren ist analog für Metallbau-Konstruktionen sowie für andere, ähnlich komplexe Umgebungsbedingungen anwendbar.

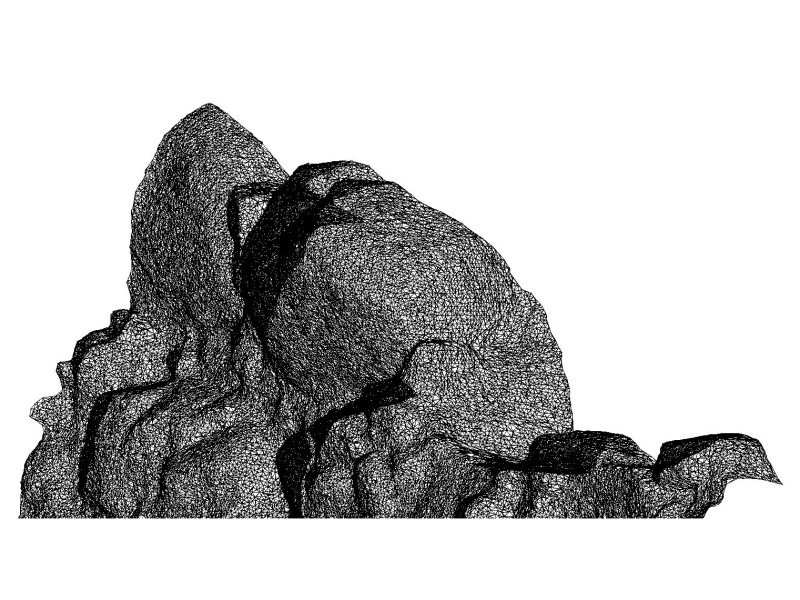

Step1 - Der Bauraum wird durch einen Dienstleister mit einem modernen 3D-Scan-System im Bereich der geplanten Einbauten vermessen. Die Auflösung sollte schon hier den Forderungen angepasst werden, um die nachfolgende Aufarbeitung der Scan-Daten nicht unnötig zu belasten.

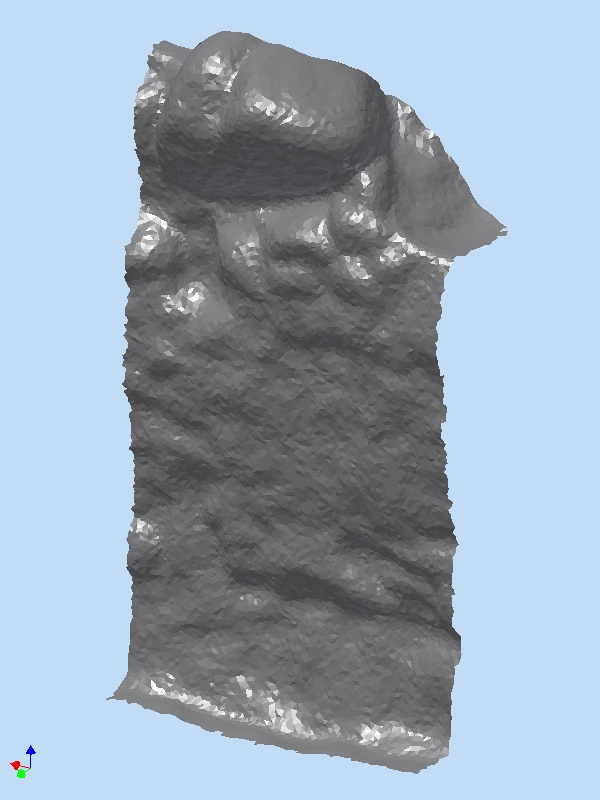

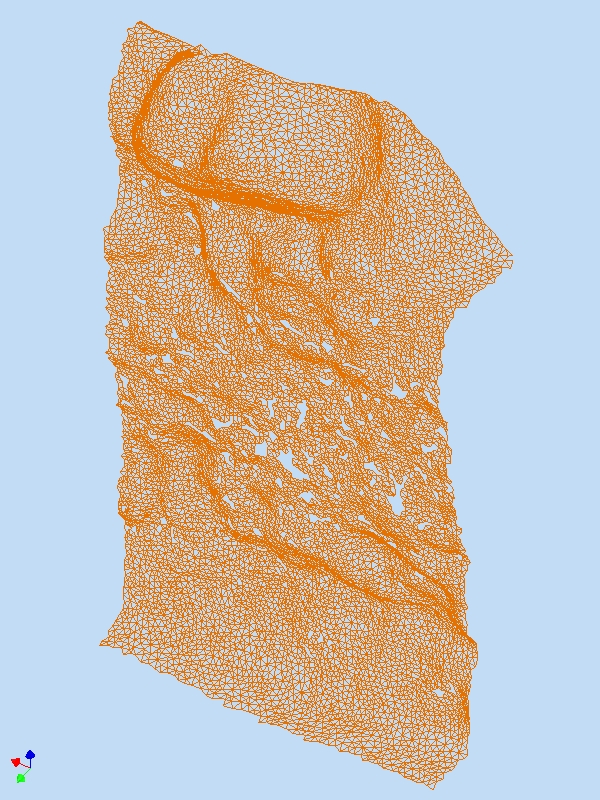

Step2 - Die Übernahme der Daten in das CAD-System ( hier wurde Autodesk© Inventor 2009 eingesetzt) stellt einen wichtigen Schritt bei der Vorbereitung auf die Konturableitung dar. Die Scan-Daten werden in ein Flächen-modell überführt. Hierdurch wird man in die Lage versetzt, eine Schnittkontur für den Glas- bzw. Metallzuschnitt zu erzeugen.

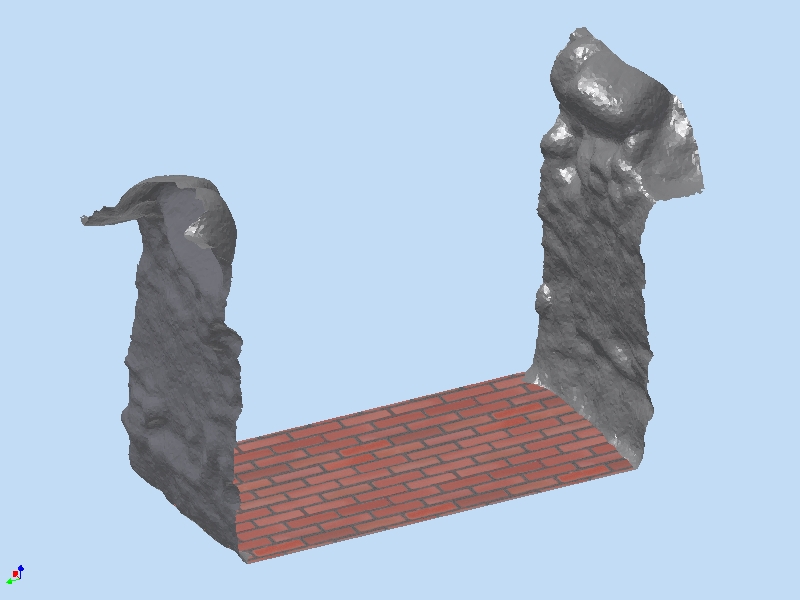

Anschließend können die importierten Konturen, ergänzt durch Aufmaß-Daten sowie weitere Details zu einem Modell des Bauraumes vervollständigt werden.

Hinter diesem Link steckt ein
dwf - Modell ca. 1,7 MB groß.

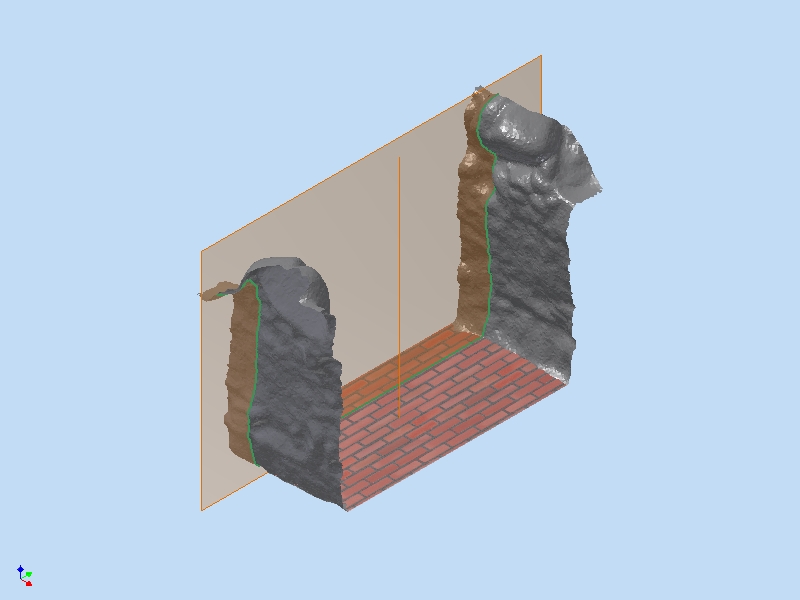

Step3 - In den Bauraum werden Einbauebenen für z.B. Verglasungen, Trennwände, Glasvitrinen o.ä. eingefügt. Zwischen Bauraum und Einbauebenen werden anschließend Schnittlinien erzeugt, die als Basis für die folgende Konstruktion dienen.

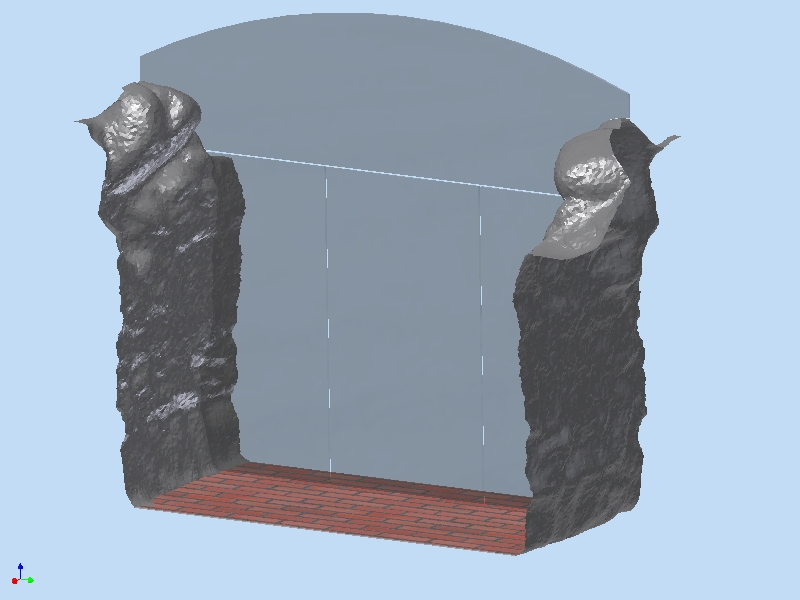

Step4 - Die Konstruktion der Einbauteile, in diesem Beispiel eine einfache Verglasung, ist nun mit den üblichen Werkzeugen der 3D-CAD-Tools möglich. Die Kontur wird durch einen Versatz etwas von der Wand gerückt, hier kann z.B. eine Abdichtung eingefügt werden. Bei der im Beispiel gezeigten Verglasung ist eine Teilung des Glases notwendig, um trotz der vorhandenen Hinterschnitte im Feldsteinmauerwerk die Montage zu ermöglichen. Dies variiert natürlich je nach Aufgabenstellung.

Step5 - Zeichnungsableitung
Außer den Hauptmaßen sind Details kaum notwendig, da die Zeichnung in einem geeigneten Format einem Fertigungsbetrieb übergeben wird, der den Zuschnitt per CNC-Wasserstrahlschneiden realisiert. Im Anschluß kann das Glas zu ESG oder VSG weiterverarbeitet werden.
